23 апр 2012 06:56 #16742
от stepanovich
stepanovich ответил в теме Из истории авиации
24 апреля 1942 года, начались стендовые испытания М-105ПА с наддувом 1050 мм рт.ст. Мотор успешно их выдержал, проработав до разрушения 203 ч. По постановлению ГКО от 30 апреля 1942 г. завод № 26 (г. Уфа) с 1 мая перешел на выпуск моторов М-105ПФ, как начали называть серийные моторы с повышенным наддувом.
www.airpages.ru/ru/yak1_mot.shtml

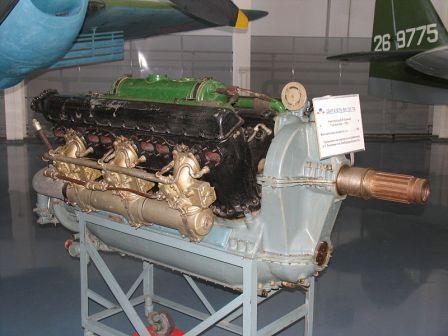

На снимке мотор М-105ПА:
На снимке мотор М-105ПА:
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- stepanovich
-
Автор темы
- Не в сети
- За Радугой
-
Less
Больше
- Сообщений: 13150
- Спасибо получено: 700
23 апр 2012 06:56 #16743
от stepanovich
stepanovich ответил в теме Из истории авиации
24 апреля 1942 года, был облетан первый прототип самолета XB-28 Dragon (серийный номер 40-3056) На испытаниях самолет показал высокие летные характеристики. Он достиг на высоте 7620 м максимальной скорости 599 км/час и мог переносить бомбовую нагрузки на расстояние в 3283 км
www.airwar.ru/enc/bww2/b28.htm

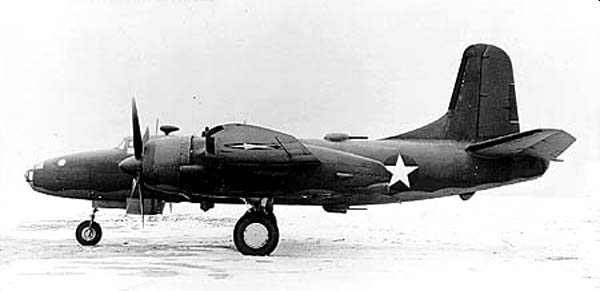

На снимке XB-28 Dragon:
www.airwar.ru/enc/bww2/b28.htm
На снимке XB-28 Dragon:
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- stepanovich
-
Автор темы
- Не в сети
- За Радугой
-
Less
Больше
- Сообщений: 13150
- Спасибо получено: 700
23 апр 2012 06:59 - 23 апр 2012 07:50 #16744
от stepanovich
stepanovich ответил в теме Из истории авиации

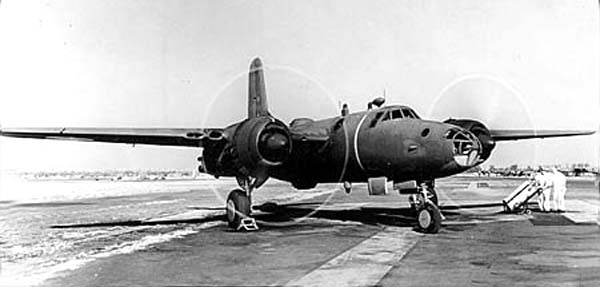

24 апреля 1943 года, состоялся первый полет второго прототипа самолета NA-67 (XB-28A, серийный номер - 40-3058). Он был заказан 14 декабря 1940 года. Впечатленные летными характеристиками первого прототипа XB-28 USAAC заказало переделать самолет в высотный разведчик. Для этих целей на нижней части фюзеляжа смонтировали четыре аэрофотоаппарата K-17. На самолет так же установили двигатели R-2800-27 и новые пулеметные турели фирмы General Electric. 4 августа 1943 года самолет потерпел аварию и упал в океан. К тому же опыт шедшей войны показал, что потребности в высотных бомбардировщиках очень низкие - основные бомбовые удары наносились со средних и низких высот. К тому же концу войны основной упор ВВС США стали делать на тяжелые четырехдвигательные стратегические бомбардировщики: Boeing XB-29, Lockheed XB-30, Douglas XB-31 и Consolidated XB-32. В связи с этим были остановлено финансирование программы испытаний самолета и так же отменены работы по созданию серийной версии самолета B-28 (North American NA-69).
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- stepanovich
-
Автор темы
- Не в сети
- За Радугой
-
Less
Больше
- Сообщений: 13150
- Спасибо получено: 700
23 апр 2012 07:03 - 23 апр 2012 07:58 #16745
от stepanovich
stepanovich ответил в теме Из истории авиации

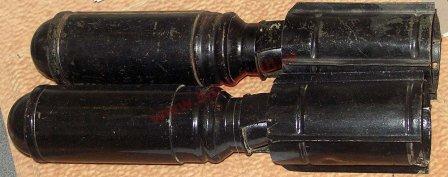

24 апреля 1943 года, принята на вооружение противотанковая кумулятивная авиабомба ПТАБ-2,5-1,5, разработанная в ЦКБ-22 (рук. И.А. Ларионов) для штурмовиков Ил-2. ПТАБ-2,5-1,5
В середине 1942 года известный разработчик взрывателей Ларионов И.А, предложил конструкцию легкой противотанковой авиабомбы кумулятивного действия. Командование ВВС проявило заинтересованность в реализации предложения. ЦКБ-22 быстро провело проектировочные работы и испытания новой бомбы начались в конце 1942 г.
Действие противотанковой бомбы было следующим: при ударе о броню танка срабатывал взрыватель, который через тетриловую детонаторную шашку подрывал основной заряд взрывчатого вещества. Основной заряд имел воронкообразную выемку - кумулятивная выемка - на нижней стороне по вертикали. В момент подрыва благодаря наличию воронки образовывалась кумулятивная струя диаметром 1-3 мм и скоростью 12-15 км/с. В месте соударения струи с броней возникало давление до 105 МПа (1000 атм). Для усиления воздействия в кумулятивную воронку вкладывался металлический тонкий конус. Расплавляясь в момент взрыва, металл служил тараном, увеличивающим воздействие на броню. Кумулятивная струя прожигала броню (поэтому первые кумулятивные снаряды у нас назывались бронепрожигающими), поражая экипаж, вызывая взрыв боекомплекта, зажигая топливо. Осколками корпуса авиабомбы поражалась живая сила и легкоуязвимая техника. Максимальное бронепробивающее действие достигается при условии, что в момент взрыва заряд бомбы находится на определенном расстоянии от брони, которое называется фокусным. Взрыв кумулятивного заряда на фокусном расстоянии обеспечивался соответствующими размерами носовой части бомбы.
Испытания кумулятивных авиабомб проводились с декабря 1942 г. по 21 апреля 1943 г. Полевые испытания показали, что надежно обеспечивалось пробитие брони толщиной до 60 мм при угле встречи 30°. Минимальная высота, обеспечивавшая выравнивание бомбы до встречи с броней танка и безоказность ее действия, равнялась 70 м. Окончательный вариант представлял собой ПТАБ-2,5-1,5, т.е. противотанковую авиационную бомбу кумулятивного действия массой 1,5 кг в габаритах 2,5-кг авиационной бомбы. ГКО в срочном порядке решил принять на вооружение ПТАБ-2,5-1,5 и организовать ее массовое производство. Наркому боеприпасов Ванникову Б.Л. было поручено изготовить к 15 мая 1943 г. 800 тыс. авиабомб ПТАБ-2,5-1,5 с донным взрывателем АДА. Заказ выполняли более 150 предприятий различных наркоматов и ведомств.
Верховный главнокомандующий Сталин И.В. категорически запретил применять авиабомбы ПТАБ до получения специального разрешения. Их существование держалось в строгом секрете. Но как только начались танковые сражения на Курской дуге, бомбы применили в массовых количествах.
В бомбовую зарядку штурмовика Ил-2 входило до 192 ПТАБ в 4-х кассетах для мелких бомб или до 220 штук навалом в 4-х бомбоотсеках. При сбрасывании ПТАБ с высоты 200 м при скорости полета 340-360 км/ч одна бомба попадала в площадь в среднем 15 кв.м., при этом, в зависимости от бомбовой нагрузки, общая полоса составляла 15х(190-210) кв.м. Этого было достаточно для гарантированного поражения (в основном безвозвратно) любого танка Вермахта, имевшего несчастье оказаться в полосе разрывов, т.к. площадь, занимаемая одним танком, составляет 20-22 кв.м.
Первыми ПТАБ применили летчики 2-й гвардейской и 299-й штурмовой авиадивизий 16-ой ВА 5 июля 1943 г. На участке ст. Малоархангельск, Ясная Поляна танки и мотопехота противника провели в течении дня 10 атак, подвергаясь бомбовым ударам с применением ПТАБ.
Массовое применение ПТАБ имело ошеломляющий эффект тактической неожиданности и оказало сильное моральное воздействие на экипажи бронетехники противника (помимо самой техники). Немецкие и советские танкисты к 3-му году войны привыкли к относительно низкой эффективности бомбоштурмовых ударов авиации. Поэтому в первые дни сражения немцы не применяли рассредоточенные походные и предбоевые порядки, т.е на маршрутах движения в составе колонн, в местах сосредоточения и на исходных позициях, за что и были наказаны - полоса разлета ПТАБ перекрывала 2-3 танка, удаленных друг от друга на расстояние 70-75 м. Вследствии чего потери достигали ощутимых размеров даже в отсутствии массированного применения Ил-2.
Летчики 291 шад полковника Витрука А.Н. 2-ой ВА, применяя ПТАБ, уничтожили и вывели из строя в течение 5 июля до 30 немецких танков. Штурмовики 3-го и 9-го авиакорпусов 17-ой ВА доложили о поражении до 90 единиц бронетехники противника на поле боя и в районе переправ через р. Северный Донец.
На обоянском направлении 7 июля штурмовики Ил-2 1-го шак 2-й ВА, оказывая поддержку 3-му мехкорпусу 1-й ТА, в период с 4.40 до 6.40 утра двумя группами в 46 и 33 самолетов при поддержке 66 истребителей нанесли удары по скоплениям танков в районе Сырцево-Яковлево, сосредоточенных для атаки в направлении на Красную Дубраву (300-500 танков) и Большие Маячки (100 танков). Удары увенчались успехом, противник не смог прорвать 2-ю полосу обороны 1-й ТА. Дешифровка фотоснимков поля боя на 13.15 показала наличие более 200 подбитых танков и САУ.
По немецким данным, подвергшись в течение дня нескольким массированным штурмовым ударам, 3-я танковая дивизия СС "Мертвая голова" в районе Большие Маячки лишилась в общей сложности 270 танков, САУ и БТР. Плотность накрытия ПТАБ была такова, что было зафиксировано свыше 2000 прямых попаданий ПТАБ-2,5-1,5.
Оправившись от шока, немецкие танкисты уже через несколько дней перешли исключительно к рассредоточенным походным и боевым порядкам. Естественно, это сильно затруднило управление танковыми частями и подразделениями, увеличило сроки их развертывания, сосредоточения и передислокации, усложнило боевое взаимодействие. Эффективность ударов Ил-2 с примененим ПТАБ снизилось примерно в 4-4,5 раза, оставаясь в среднем в 2-3 раза выше, чем при использовании фугасных и осколочно-фугасных бомб.
В операциях русской авиации на Курской дуге было израсходовано более 500 тыс. противотанковых бомб. В дальнейшем их успешно применяли в течении всей войны. В 1943 г. было изготовлено 6.044 тыс. бомб ПТАБ-2,5-1,5, в 1944 г. - 6.792 тыс. Всего за время войны было изготовлено 13.370 тыс. ПТАБ-2,5-1,5.
Главный конструктор ЦКБ-22 Ларионов И.А. за создание ПТАБ-2,5-1,5 и взрывателя АД-А к ней в январе 1944 г. был награжден орденом Ленина, а в 1946 г. удостоен званиея лауреата Государственной премии СССР.

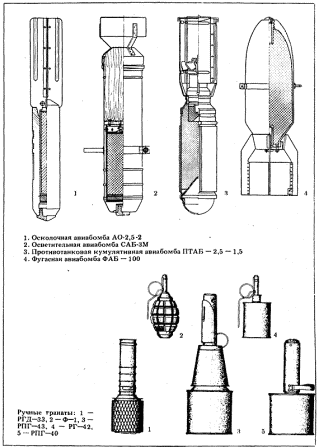

На схеме ПТАБ-2,5:
В середине 1942 года известный разработчик взрывателей Ларионов И.А, предложил конструкцию легкой противотанковой авиабомбы кумулятивного действия. Командование ВВС проявило заинтересованность в реализации предложения. ЦКБ-22 быстро провело проектировочные работы и испытания новой бомбы начались в конце 1942 г.
Действие противотанковой бомбы было следующим: при ударе о броню танка срабатывал взрыватель, который через тетриловую детонаторную шашку подрывал основной заряд взрывчатого вещества. Основной заряд имел воронкообразную выемку - кумулятивная выемка - на нижней стороне по вертикали. В момент подрыва благодаря наличию воронки образовывалась кумулятивная струя диаметром 1-3 мм и скоростью 12-15 км/с. В месте соударения струи с броней возникало давление до 105 МПа (1000 атм). Для усиления воздействия в кумулятивную воронку вкладывался металлический тонкий конус. Расплавляясь в момент взрыва, металл служил тараном, увеличивающим воздействие на броню. Кумулятивная струя прожигала броню (поэтому первые кумулятивные снаряды у нас назывались бронепрожигающими), поражая экипаж, вызывая взрыв боекомплекта, зажигая топливо. Осколками корпуса авиабомбы поражалась живая сила и легкоуязвимая техника. Максимальное бронепробивающее действие достигается при условии, что в момент взрыва заряд бомбы находится на определенном расстоянии от брони, которое называется фокусным. Взрыв кумулятивного заряда на фокусном расстоянии обеспечивался соответствующими размерами носовой части бомбы.
Испытания кумулятивных авиабомб проводились с декабря 1942 г. по 21 апреля 1943 г. Полевые испытания показали, что надежно обеспечивалось пробитие брони толщиной до 60 мм при угле встречи 30°. Минимальная высота, обеспечивавшая выравнивание бомбы до встречи с броней танка и безоказность ее действия, равнялась 70 м. Окончательный вариант представлял собой ПТАБ-2,5-1,5, т.е. противотанковую авиационную бомбу кумулятивного действия массой 1,5 кг в габаритах 2,5-кг авиационной бомбы. ГКО в срочном порядке решил принять на вооружение ПТАБ-2,5-1,5 и организовать ее массовое производство. Наркому боеприпасов Ванникову Б.Л. было поручено изготовить к 15 мая 1943 г. 800 тыс. авиабомб ПТАБ-2,5-1,5 с донным взрывателем АДА. Заказ выполняли более 150 предприятий различных наркоматов и ведомств.
Верховный главнокомандующий Сталин И.В. категорически запретил применять авиабомбы ПТАБ до получения специального разрешения. Их существование держалось в строгом секрете. Но как только начались танковые сражения на Курской дуге, бомбы применили в массовых количествах.
В бомбовую зарядку штурмовика Ил-2 входило до 192 ПТАБ в 4-х кассетах для мелких бомб или до 220 штук навалом в 4-х бомбоотсеках. При сбрасывании ПТАБ с высоты 200 м при скорости полета 340-360 км/ч одна бомба попадала в площадь в среднем 15 кв.м., при этом, в зависимости от бомбовой нагрузки, общая полоса составляла 15х(190-210) кв.м. Этого было достаточно для гарантированного поражения (в основном безвозвратно) любого танка Вермахта, имевшего несчастье оказаться в полосе разрывов, т.к. площадь, занимаемая одним танком, составляет 20-22 кв.м.
Первыми ПТАБ применили летчики 2-й гвардейской и 299-й штурмовой авиадивизий 16-ой ВА 5 июля 1943 г. На участке ст. Малоархангельск, Ясная Поляна танки и мотопехота противника провели в течении дня 10 атак, подвергаясь бомбовым ударам с применением ПТАБ.
Массовое применение ПТАБ имело ошеломляющий эффект тактической неожиданности и оказало сильное моральное воздействие на экипажи бронетехники противника (помимо самой техники). Немецкие и советские танкисты к 3-му году войны привыкли к относительно низкой эффективности бомбоштурмовых ударов авиации. Поэтому в первые дни сражения немцы не применяли рассредоточенные походные и предбоевые порядки, т.е на маршрутах движения в составе колонн, в местах сосредоточения и на исходных позициях, за что и были наказаны - полоса разлета ПТАБ перекрывала 2-3 танка, удаленных друг от друга на расстояние 70-75 м. Вследствии чего потери достигали ощутимых размеров даже в отсутствии массированного применения Ил-2.
Летчики 291 шад полковника Витрука А.Н. 2-ой ВА, применяя ПТАБ, уничтожили и вывели из строя в течение 5 июля до 30 немецких танков. Штурмовики 3-го и 9-го авиакорпусов 17-ой ВА доложили о поражении до 90 единиц бронетехники противника на поле боя и в районе переправ через р. Северный Донец.
На обоянском направлении 7 июля штурмовики Ил-2 1-го шак 2-й ВА, оказывая поддержку 3-му мехкорпусу 1-й ТА, в период с 4.40 до 6.40 утра двумя группами в 46 и 33 самолетов при поддержке 66 истребителей нанесли удары по скоплениям танков в районе Сырцево-Яковлево, сосредоточенных для атаки в направлении на Красную Дубраву (300-500 танков) и Большие Маячки (100 танков). Удары увенчались успехом, противник не смог прорвать 2-ю полосу обороны 1-й ТА. Дешифровка фотоснимков поля боя на 13.15 показала наличие более 200 подбитых танков и САУ.
По немецким данным, подвергшись в течение дня нескольким массированным штурмовым ударам, 3-я танковая дивизия СС "Мертвая голова" в районе Большие Маячки лишилась в общей сложности 270 танков, САУ и БТР. Плотность накрытия ПТАБ была такова, что было зафиксировано свыше 2000 прямых попаданий ПТАБ-2,5-1,5.
Оправившись от шока, немецкие танкисты уже через несколько дней перешли исключительно к рассредоточенным походным и боевым порядкам. Естественно, это сильно затруднило управление танковыми частями и подразделениями, увеличило сроки их развертывания, сосредоточения и передислокации, усложнило боевое взаимодействие. Эффективность ударов Ил-2 с примененим ПТАБ снизилось примерно в 4-4,5 раза, оставаясь в среднем в 2-3 раза выше, чем при использовании фугасных и осколочно-фугасных бомб.
В операциях русской авиации на Курской дуге было израсходовано более 500 тыс. противотанковых бомб. В дальнейшем их успешно применяли в течении всей войны. В 1943 г. было изготовлено 6.044 тыс. бомб ПТАБ-2,5-1,5, в 1944 г. - 6.792 тыс. Всего за время войны было изготовлено 13.370 тыс. ПТАБ-2,5-1,5.
Главный конструктор ЦКБ-22 Ларионов И.А. за создание ПТАБ-2,5-1,5 и взрывателя АД-А к ней в январе 1944 г. был награжден орденом Ленина, а в 1946 г. удостоен званиея лауреата Государственной премии СССР.
На схеме ПТАБ-2,5:
Вложение .jpg не найдено
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- stepanovich
-
Автор темы
- Не в сети
- За Радугой
-
Less
Больше
- Сообщений: 13150
- Спасибо получено: 700
23 апр 2012 07:04 - 23 апр 2012 07:50 #16746
от stepanovich
stepanovich ответил в теме Скорбные страницы истории авиации
24 апреля 1944 года, пробный полет NA-98X совершали майор Перри Ричи и 1-й лейтенант Уинтон Уи. Во время пролета на полной скорости над ангарами Инглвуда на высоте 62 м, у самолета отломились обе консоли крыльев и ударили в хвостовое оперение. Самолет рухнул вниз и разбился вместе с экипажем. Причиной аварии признали превышение пилотом предельного режима эксплуатации самолета. После аварии дальнейшие работы над NA-98X прекратили.
24 апреля 1945 года, во время очередного вылета Не-162А-2 командира II/JG1 обер-лейтенанта Пауля-Генриха Дехне потерпел аварию при посадке на аэродроме Варнемюнде. В последний момент Дехне решил катапультироваться, однако система аварийного сброса фонаря кабины не сработала, и он получил смертельные травмы головы.
24 апреля 1945 года, во время очередного вылета Не-162А-2 командира II/JG1 обер-лейтенанта Пауля-Генриха Дехне потерпел аварию при посадке на аэродроме Варнемюнде. В последний момент Дехне решил катапультироваться, однако система аварийного сброса фонаря кабины не сработала, и он получил смертельные травмы головы.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- stepanovich
-
Автор темы
- Не в сети
- За Радугой
-
Less
Больше
- Сообщений: 13150
- Спасибо получено: 700
23 апр 2012 07:05 #16747
от stepanovich
stepanovich ответил в теме Из истории авиации
24 апреля 1946 года, первый экземпляр истребителя И-300 вывели на аэродром, и в 11.12.пилот А.Н.Гринчик произвел взлет, продолжавшийся 6 мин, полет прошел успешно. Также без существенных замечаний были выполнены второй (7 мая) и третий (11 мая) полеты. Все механизмы работали нормально, и замечаний у летчика по материальной части не было.
army.lv/ru/mig-9/istorija/502/73

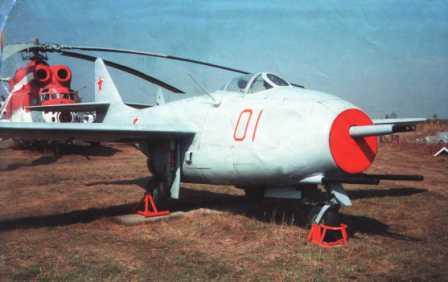

На снимке И-300:
На снимке И-300:
